新能源汽車方形鋁殼電池結構件詳細介紹之卷心

2023/4/10 來源：深圳市樂貝可科技有限公司 點擊次數：

了鋰電池的概念、分類、特點和屬性，你們都了解了嗎？今天我們分享的是鋰離子電池的基本結構。

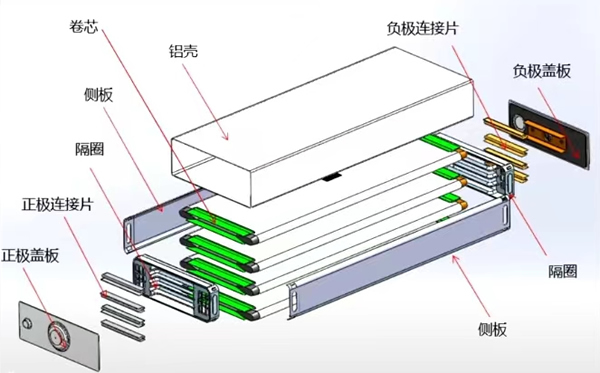

以方形鋁殼電池為例，先來看看它的總裝圖，從下圖中我們可以看到電芯的基本結構包括卷芯、隔圈、側板、正負極連接片、鋁殼、正負極蓋板。卷芯疊加由隔圈側板來保護和固定，隔圈側板是通過熱熔的或者卡扣的方式連接，正負極連接片需要經過兩次焊接，同時鋁電池外殼與正極蓋板采用激光焊接的方式組合在一起形成激光焊接鋁殼，這就形成了電芯的基本結構。

接下來我們將分幾篇文章來介紹電芯的五大組成模塊:一、卷芯 二、隔圈側板。三、正負極連接 四、鋁電池外殼 五、正負極蓋板。

卷心選用的正負極及流體是鋁箔和銅箔，銅鋁材質的導電性能良好，相對于其他導線性能優異的材料，價格便宜。同時在自然界儲存量很大，性價比較高。卷芯是由正極片、負極片兩層隔膜經過卷繞或疊片而成。

卷繞工藝對于電芯性能來說具有一定的優勢，比如內阻低、容量密度高、適用范圍廣等。碟片工藝的成本和對生產現場的環境要求都很高。如圖所示，負極需包覆正極，隔膜需包覆負極。正極片是由鋁箔和正極漿料組成，負極片是由銅箔和負極漿料組成。卷心的兩側是正負極餌極耳是從電芯中將正負極引出來的導體，通俗的說，電芯正負兩極的耳朵是在進行充放電時的接觸點。
